Пульт Dynacord PMX-4R24

Устройство PMX-4R24 является 24-зонным маршрутизатором и предназначено для расширения количества зон озвучивания при построении системы PROMATRIX 6000. К одному системному процессору PMX-4CR12 можно подключить до 20 таких маршрутизаторов.

PMX-4R24 позволяет добавить к системе до 24 зон, 20 входных контактов, 24 выходных контактов и 2 управляющих реле. Маршрутизатор управляется и мониторится системным процессором PMX-4CR12 через CAN шину.

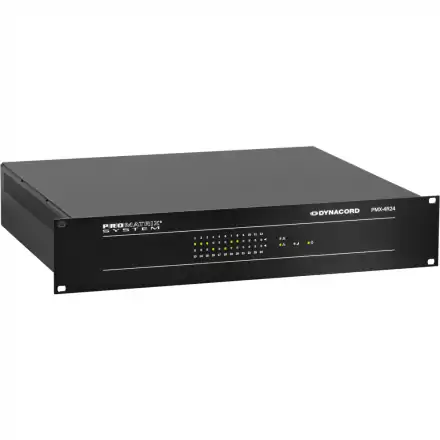

Один маршрутизатор может управлять зонами с суммарной мощностью нагрузки до 4.000 Вт. Каждая зона может иметь мощность нагрузки от 2 до 500 Вт. Индикаторы зон на передней панели контроллера показывают текущее состояние каждой отдельной зоны (зеленый — работа в режиме системы фонового озвучивания, красный — режим системы управления эвакуацией желтый — ошибка/неполадка).

Характеристики:

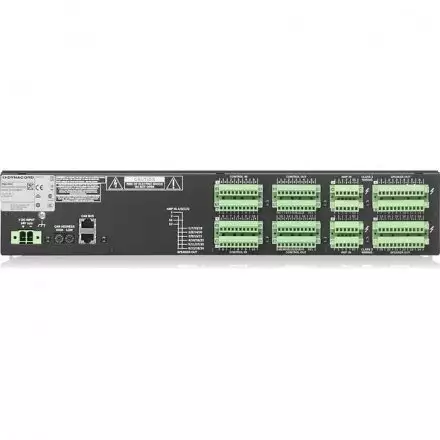

• Звуковые входы (100 В) Входы усилителей мощности: 4 х 6-контактных порта
  • Максимальное напряжение 120 В
  • Максимальный ток 7,2 A
  • Максимальная мощность 500 Вт
• Звуковые выходы (100 В) Выходы на громкоговорители: 4 х 12-контактных порта
  • Максимальное напряжение 120 В
  • Максимальный ток 7,2 A
  • Максимальная мощность 500 Вт
• Управляющие входы 4 х 10-контактных порта
• Управляющие входы
  • 10 управляемых входов (0–24 В, Umax = 32 В)
  • 10 изолированных ходов (низкий: U ≤5 В; высокий: U ≥ 10 В; Umax =32 В
• Управляющий выход
  • 4 х 10-контактных порта
  • 24 маломощных выхода (открытый коллектор, Umax = 32 В, Imax = 40 мА)
  • Управляющее реле 2 (релейные контакты NO/NC, Umax =32 В, Imax= 1 А)
• Интерфейсы CAN-шина 2 х RJ-45, от 10 до 500 кбит/сек (для подключения усилителя мощности, маршрутизатора)
• Вход переменного тока 21–32 В
• Потребляемая мощность 5-60 Вт
• Максимальный питающий ток
  • В режиме ожидания < 250 мА
  • Холостой режим/Объявление/Сигнал тревоги < 800 мА
• Диапазон рабочих температур -5 °C ... 45 °C
• Электромагнитная обстановка E1, E2, E3
• Габаритные размеры 19”, 2 HU, 483 х 88,2 х 375 мм
• Масса 8,2 кг
